On tombe souvent sur le problème au moment de poser un radiateur électrique neuf dans une chambre ou un bureau : trois fils sortent du mur, pas de prise classique en vue, et on se demande si on peut improviser un branchement sur la prise la plus proche. La réponse courte : non. Un radiateur électrique fixe se raccorde sur une sortie de câble reliée à un circuit dédié au chauffage, protégé par son propre disjoncteur au tableau.
Voici ce que la norme impose, ce que ça change concrètement sur le chantier, et les erreurs qu’on croise encore régulièrement.
A lire en complément : Pourquoi choisir une installation solaire à la maison ?
Pourquoi un radiateur électrique ne se branche pas sur une prise de courant classique
Sur le terrain, la tentation existe : on a une prise murale libre à côté de l’emplacement du radiateur, et le raccordement semble rapide. Le problème est double.
D’abord, une prise de courant standard est conçue pour des appareils mobiles (lampe, aspirateur, chargeur). Elle est dimensionnée pour un usage intermittent, pas pour un appareil de chauffage qui tire en continu pendant des heures. Le risque d’échauffement au niveau du contact fiche/prise augmente fortement avec la durée de fonctionnement.
Lire également : Comment économiser avec une machine à laver ?
Ensuite, la norme NF C 15-100 interdit explicitement ce type de branchement pour les appareils de chauffage fixes. Un radiateur fixe doit être raccordé via une sortie de câble, directement câblé au circuit, sans fiche ni prise intermédiaire. La sortie de câble est ce boîtier encastré dans le mur d’où sortent les conducteurs (phase, neutre, terre, et éventuellement le fil pilote).
Disjoncteur dédié au chauffage : calibre et section de câble selon la puissance
On ne choisit pas un disjoncteur au hasard. Le calibre dépend de la puissance totale des radiateurs raccordés sur le même circuit, et la section des fils doit suivre.
Le tableau ci-dessous résume les correspondances imposées par la norme :
| Puissance totale maximum | Section minimum de fils | Calibre du disjoncteur |
|---|---|---|
| 3 500 W | 1,5 mm² | 16 A |
| 4 500 W | 2,5 mm² | 20 A |
| 5 750 W | 4 mm² | 25 A |
| 7 250 W | 6 mm² | 32 A |
En pratique, la configuration la plus courante dans les logements est le disjoncteur 20 A avec du fil en 2,5 mm². Ce circuit accepte jusqu’à 4 500 W, soit par exemple trois radiateurs de 1 500 W.
Un point qu’on néglige souvent : la norme demande aussi que chaque circuit de chauffage soit protégé en amont par un interrupteur différentiel (30 mA) au tableau. Le disjoncteur seul ne suffit pas à protéger les personnes contre les fuites de courant.
Plusieurs radiateurs sur un même circuit : limites concrètes
Raccorder plusieurs radiateurs sur un même disjoncteur est autorisé, à condition de ne pas dépasser la puissance maximale du circuit. On additionne la puissance nominale de chaque appareil, et on vérifie que le total reste sous le seuil du disjoncteur choisi.
Quelques repères pratiques :
- Deux radiateurs de 1 000 W sur un disjoncteur 20 A en 2,5 mm² : aucun problème, on reste à 2 000 W pour un plafond de 4 500 W
- Trois radiateurs de 1 500 W sur ce même disjoncteur 20 A : on atteint 4 500 W, c’est la limite haute, il n’y a plus de marge pour ajouter un appareil
- Un seul radiateur de 2 000 W dans une salle de bains (type sèche-serviettes) : un circuit dédié avec disjoncteur 20 A est préférable, surtout si la pièce n’a pas d’autre circuit chauffage disponible
Quand on regroupe des radiateurs sur un circuit, privilégier des appareils proches les uns des autres limite la longueur de câble et réduit les chutes de tension. Raccorder un radiateur au rez-de-chaussée et un autre à l’étage sur le même circuit, c’est techniquement possible, mais ça complique le repérage et allonge inutilement le câblage.
Fil pilote et thermostat programmable : ce qui change en rénovation
La plupart des radiateurs récents disposent d’un fil pilote, ce fil supplémentaire (souvent noir) qui permet de piloter le radiateur depuis un programmateur ou un thermostat centralisé. On le raccorde en parallèle des trois conducteurs principaux.
Ce fil pilote n’est pas un gadget. Le décret n° 2023-444 du 7 juin 2023 impose la présence d’un thermostat programmable dans tous les logements existants d’ici le 1er janvier 2030. En rénovation, prévoir le passage du fil pilote au moment du raccordement évite d’ouvrir les murs une deuxième fois quelques années plus tard.
Si le radiateur est raccordé sans fil pilote, il fonctionne de manière autonome avec son propre thermostat intégré. On perd simplement la possibilité de le piloter à distance ou de programmer des plages horaires depuis un point central.
Conformité de l’installation électrique : ce qu’on oublie avant une vente ou une location
On se concentre sur le raccordement du radiateur, mais on oublie parfois le contexte global. Lors d’une vente, un diagnostic électrique est obligatoire pour toute installation de plus de quinze ans. Lors d’une mise en location, le logement doit respecter des critères de sécurité électrique minimaux.
Un circuit de chauffage non conforme (pas de disjoncteur dédié, section de câble insuffisante, absence de protection différentielle) peut apparaître comme anomalie dans le diagnostic. Ça ne bloque pas la vente, mais l’acquéreur ou le locataire est informé du défaut, ce qui peut peser dans la négociation.
La NF C 15-100 a par ailleurs été réorganisée en août 2024 en une série de 21 normes. Cette refonte renforce notamment la protection contre l’incendie dans les installations basse tension. Pour une rénovation en cours, s’appuyer sur la version à jour de la norme est le réflexe à avoir.

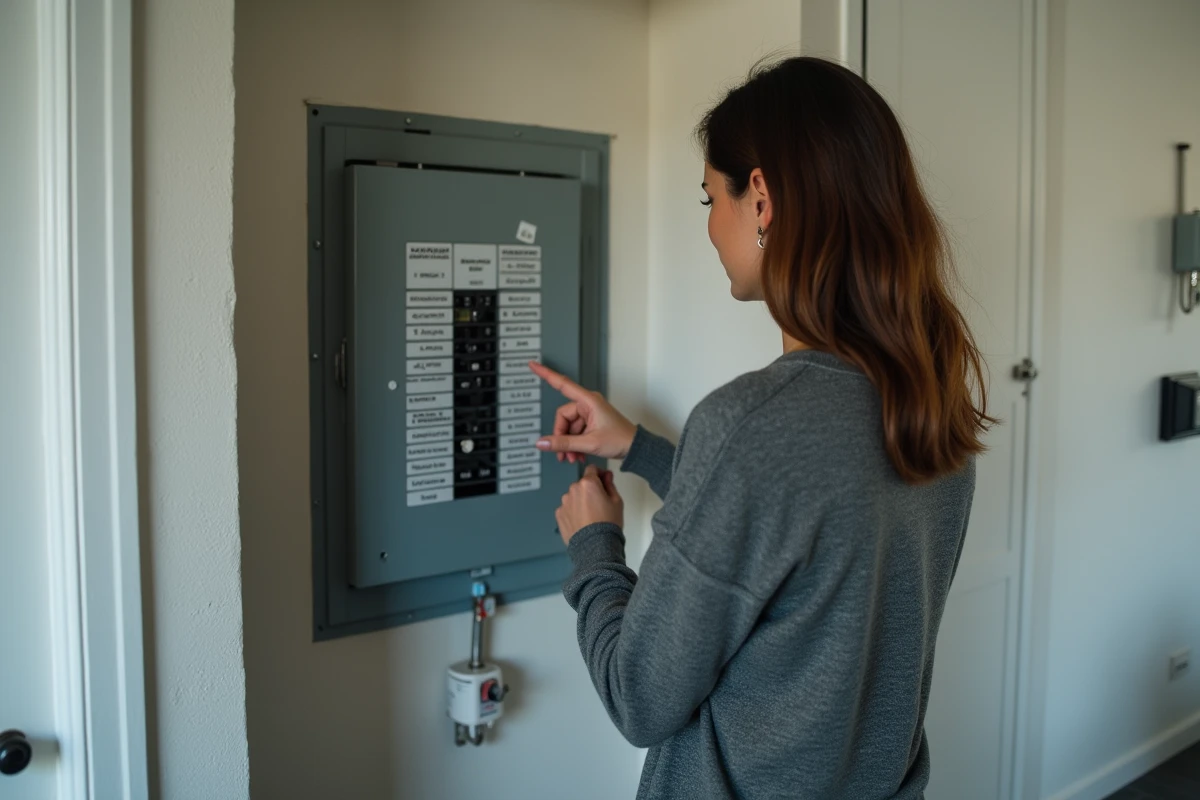

- Vérifier que chaque circuit chauffage dispose de son disjoncteur au tableau, avec un repérage lisible
- S’assurer que la protection différentielle 30 mA couvre bien le circuit concerné
- Documenter les modifications dans le schéma du tableau électrique (obligatoire en neuf, fortement recommandé en rénovation)
Le raccordement d’un radiateur électrique reste une opération accessible quand on maîtrise les bases, mais chaque raccourci pris sur la section de câble, le calibre du disjoncteur ou le type de sortie murale crée un risque réel. En cas de doute sur l’état du circuit existant, faire intervenir un électricien qualifié reste la solution la plus fiable, surtout dans les logements anciens où le tableau n’a pas été mis à jour depuis plusieurs décennies.
